Монтаж клінкерних термопанелей ™KERAMTERM
™KERAMTERM
І. Вступ
Під час утеплення фасадів термопанелями необхідно чітко дотримуватися заздалегідь розроблених схем розкладки облицювальних матеріалів. Початок монтажу можливий лише після ретельної підготовки поверхні: вона має бути сухою, бездоганно чистою та вирівняною.
Загальні рекомендації виробника:
Встановлення клінкерних термопанелей можна проводити незалежно від сезону, тому не варто відкладати утеплення вашої оселі до настання сприятливих погодних умов.
Використовуйте всесезонну монтажну клей-піну лише за температури довкілля від – 10 до +35 градусів Цельсія.
Перед вибором кольору фуги й початком процесу фугування замуруйте невеличкий куточок або відрізок фасадної термопанелі, почекайте декілька днів, щоб ви були впевнені у своєму виборі.
Якщо погода для фугування несприятлива, використовуйте для темних кольорів акрил замість води. Але перед початком робіт ОБОВ’ЯЗКОВО проконсультуйтеся зі спеціалістом нашого виробництва щодо пропорцій.
Для більш точного монтажу і меншої кількості відходів використовуйте схеми розташування термопанелей, надані менеджером (якщо прорахунок площі здійснювався виробником).
До початку монтажу слід перевірити, чи є якісь відхилення по фасаду (якщо є, то які саме), чи є якісь елементи що виступають, перевірити, як змонтована газова труба (чи потрібно буде здійснювати якісь підготовчі заходи).
Якщо виникають запитання щодо монтажу, заздалегідь або в процесі, звертайтеся до спеціалістів нашого виробництва за консультацією.
Для монтажу термопанелей знадобиться наступний інструмент:
- Кутова шліфувальна машина
- Круг алмазний та шліфувальний
- Дриль ударний
- Вінчик
- Відра
- Поліетиленова плівка
- Пилка по дереву
- Рівень
- Лоток з кельмою для фуги
- Кутник
- Ніж
- Маркер
- Шнур будівельний
- Терка для вирівнювання пінопласту
™KERAMTERM
ІІ. Основні етапи монтажу клінкерних термопанелей
Процес монтажу клінкерних термопанелей виконується відповідно до чинних будівельних стандартів і перевіреної технології. Для забезпечення надійного утеплення, довговічності фасаду та якісного результату роботи проводяться у такій послідовності:1. Підготовка основи — перед початком монтажу виконується ретельний огляд і очищення фасаду, а також перевірка стану поверхні згідно з вимогами ДБН. За допомогою будівельного або лазерного рівня спеціалісти визначають геометрію стін, що дає можливість правильно підібрати довжину кріпильних елементів і забезпечити максимально точний монтаж термопанелей.
ВАЖЛИВО! Клінкерні термопанелі можна зберігати як у закритих приміщеннях, так і на відкритих майданчиках. Якщо планується зберігання просто неба, рекомендуємо завчасно повідомити про це виробника, щоб продукція була укомплектована відповідним пакуванням, яке забезпечить її надійний захист під час транспортування та зберігання.
3. Монтаж клінкерних термопанелей. Після підготовки основи виконується встановлення панелей відповідно до технологічних вимог. Роботи включають розмітку фасаду, свердління монтажних отворів, очищення їх від пилу, встановлення кріпильних елементів і надійну фіксацію термопанелей до поверхні стіни.4. Заповнення та розшивка швів. Завершальним етапом є заповнення міжплиткових швів спеціальними фасадними сумішами. Роботи виконуються відповідно до рекомендацій виробника матеріалів та технологічних вимог ™ KERAMTERM, що забезпечує герметичність, довговічність і завершений естетичний вигляд фасаду.Для досягнення максимальної енергоефективності термопанелі рекомендується монтувати на попередньо підготовлену основу. Перед встановленням фасад вирівнюють, очищають і ґрунтують, після чого панелі фіксують безпосередньо до стіни. У більшості випадків такий спосіб монтажу дозволяє відмовитися від облаштування обрешітки, що скорочує терміни виконання робіт і зменшує їхню вартість.
ЗВЕРНІТЬ УВАГУ! Фугування швів необхідно виконувати лише за рекомендованих виробником погодних умов. Якщо інструкція була втрачена або пошкоджена, зверніться до менеджера ™ KERAMTERM або скористайтеся електронною версією інструкції та відеоінструкцією, доступними на цьому сайті.Технологія монтажу клінкерних термопанелей передбачає їх безпосереднє кріплення до підготовленої поверхні стін. Перед початком робіт фасад необхідно очистити, вирівняти та обробити ґрунтовкою. За правильно підготовленої основи використання обрешітки не потрібне, що дозволяє скоротити терміни монтажу та зберегти високі теплоізоляційні характеристики фасадної системи.
™KERAMTERM

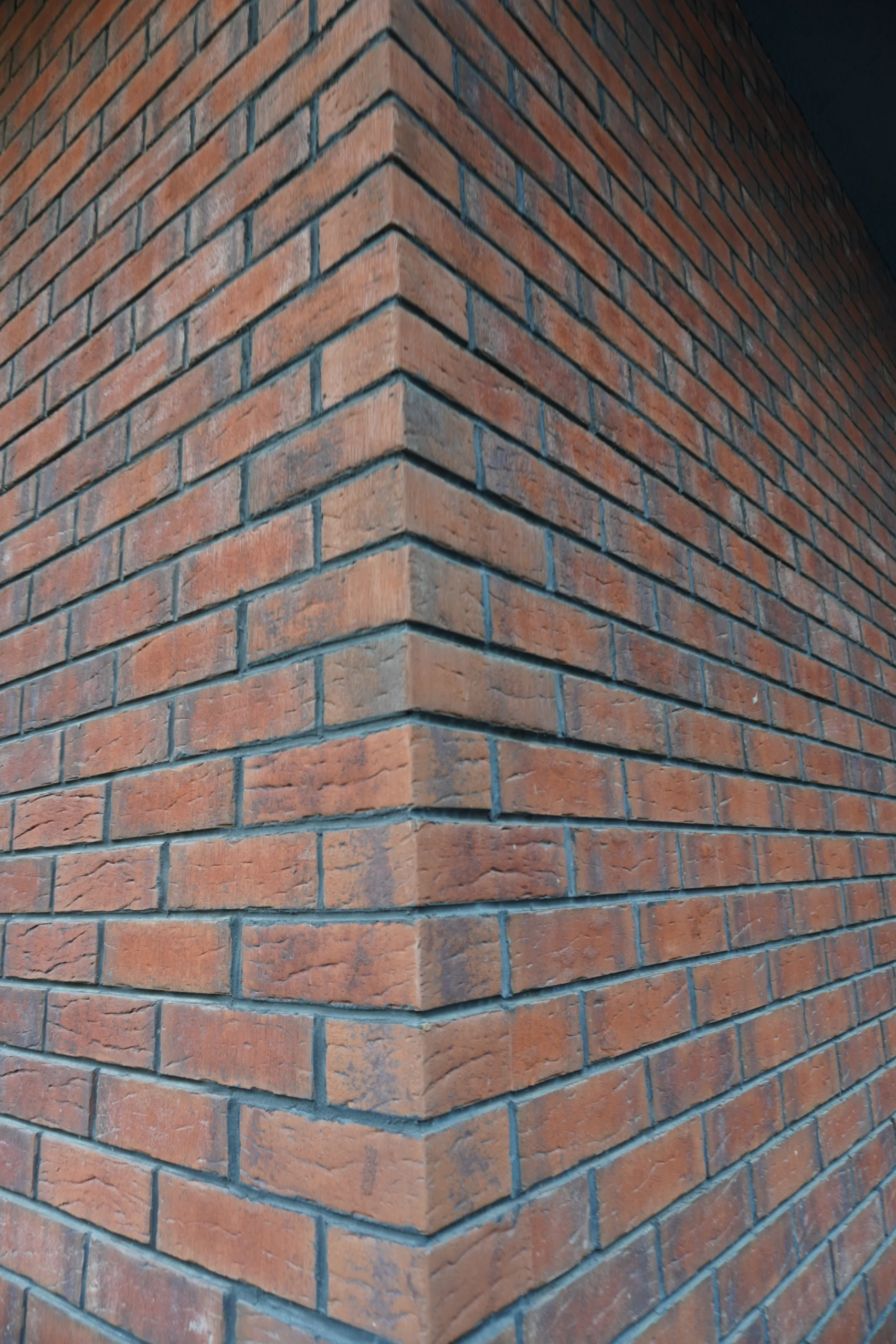

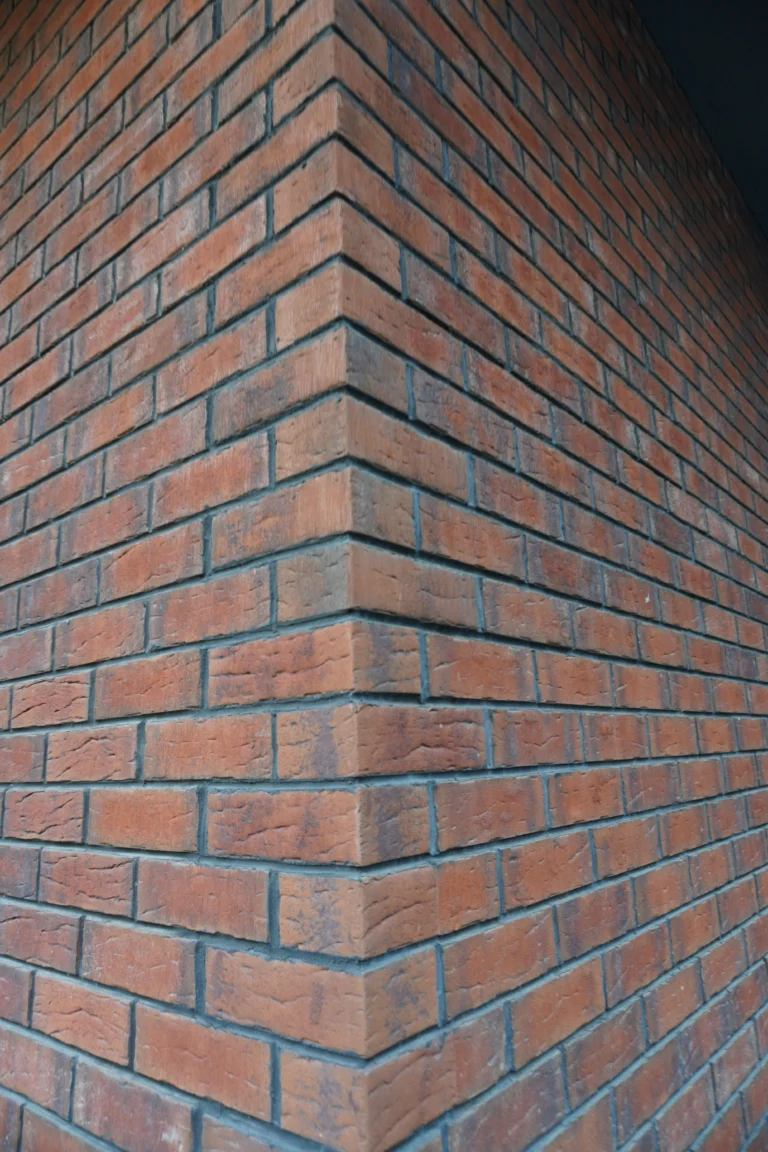

ІІІ. Монтаж зовнішніх кутів
- Підготовка поверхні фасаду. Основа повинна бути міцною, сухою, рівною та очищеною від пилу, бруду й будь-яких сторонніх покриттів. Перед монтажем необхідно повністю видалити масляні, бітумні та інші забруднення, які можуть погіршити надійність кріплення термопанелей.
- Монтаж кутових елементів. Формування зовнішніх кутів фасаду може виконуватися одним із двох способів:
- Створення кута зі стандартної стінової термопанелі.
- Встановлення готового кутового елемента, виготовленого виробником.
1 спосіб. Формування кута зі стінової термопанелі
- Підготовка та розкрій термопанелі. Перед початком робіт необхідно виконати точні заміри зовнішнього або внутрішнього кута будівлі, враховуючи геометрію фасаду. Після розмітки будівельним олівцем або маркером декоративний шар (клінкерну плитку) акуратно розрізають за допомогою кутової шліфувальної машини.
- Ґрунтування основи. Підготовлену поверхню фасаду обробляють ґрунтовкою для покращення адгезії та забезпечення надійного кріплення термопанелей.
- Розмітка стартового рівня. За допомогою лазерного або водяного рівня визначають горизонтальну лінію монтажу першого ряду термопанелей з урахуванням особливостей конкретного об’єкта.
- Монтаж стартового профілю. Оцинкований стартовий профіль закріплюють строго по нанесеній розмітці, забезпечуючи рівну основу для подальшого монтажу.
- Початок монтажу. Встановлення термопанелей рекомендується розпочинати із зовнішнього або внутрішнього кута будівлі, що дозволяє досягти максимальної точності під час облицювання фасаду.
- Формування кутового елемента. Кут виготовляють безпосередньо зі стінової термопанелі, використовуючи будівельний ніж, ножівку, лінійку та кутник для точного дотримання необхідних розмірів і кута зрізу.
- Підрізання клінкерної плитки. За допомогою кутової шліфувальної машини з алмазним відрізним диском діаметром 125 мм (10000–11000 об/хв) виконують надрізи по заздалегідь нанесеній розмітці.
ЗВЕРНІТЬ УВАГУ! Під час виконання робіт обов’язково використовуйте захисні рукавиці та прозорі захисні окуляри для дотримання вимог безпеки.
- Нанесення клей-піни. Клей-піну наносять по всьому периметру термопанелі, залишаючи відступ від краю не менше 2 см. Для монтажу в холодну пору року рекомендується використовувати всесезонну клей-піну.
- Остаточне формування кута. Після встановлення панелей формують кут відповідно до проєктних параметрів. Після завершення фугування на місце стику плитки додатково наносять герметик, підібраний у колір клінкерної плитки або шва, що забезпечує естетичний вигляд і додатковий захист від проникнення вологи.
2 спосіб. Використання готового кутового елемента ™KERAMTERM
Кутовий елемент ™KERAMTERM — це готовий монолітний елемент із пінополістиролу (спіненого або екструдованого) з інтегрованою клінкерною плиткою, яка має заводський запил під кутом 90° або 45°. Таке рішення забезпечує ідеальну геометрію кутів, прискорює монтаж і надає фасаду завершений естетичний вигляд.
- Нанесення клей-піни. На внутрішню сторону кутового елемента рівномірно наносять клей-піну шаром приблизно 1,5 см за допомогою монтажного пістолета. Відступ від країв повинен становити не менше 50 мм для забезпечення якісного приклеювання.
- Монтаж кутового елемента. Елемент щільно притискають до підготовленої поверхні стіни, контролюючи горизонтальність, вертикальність, а також рівномірну ширину міжплиткових швів.
- Коригування положення. Орієнтовний розхід клей-піни становить один балон на 7 м² фасаду. Після встановлення положення кутового елемента можна коригувати лише протягом 15 хвилин за температури навколишнього середовища від –5°C до +35°C. Для правильного нанесення температура балона повинна бути не нижче +22°C.
ЗВЕРНІТЬ УВАГУ! Вартість монтажу клінкерних термопанелей не включає встановлення кутових елементів, облаштування віконних укосів та виконання інших додаткових робіт. Під час розрахунку вартості утеплення фасаду рекомендується враховувати повний перелік монтажних робіт.

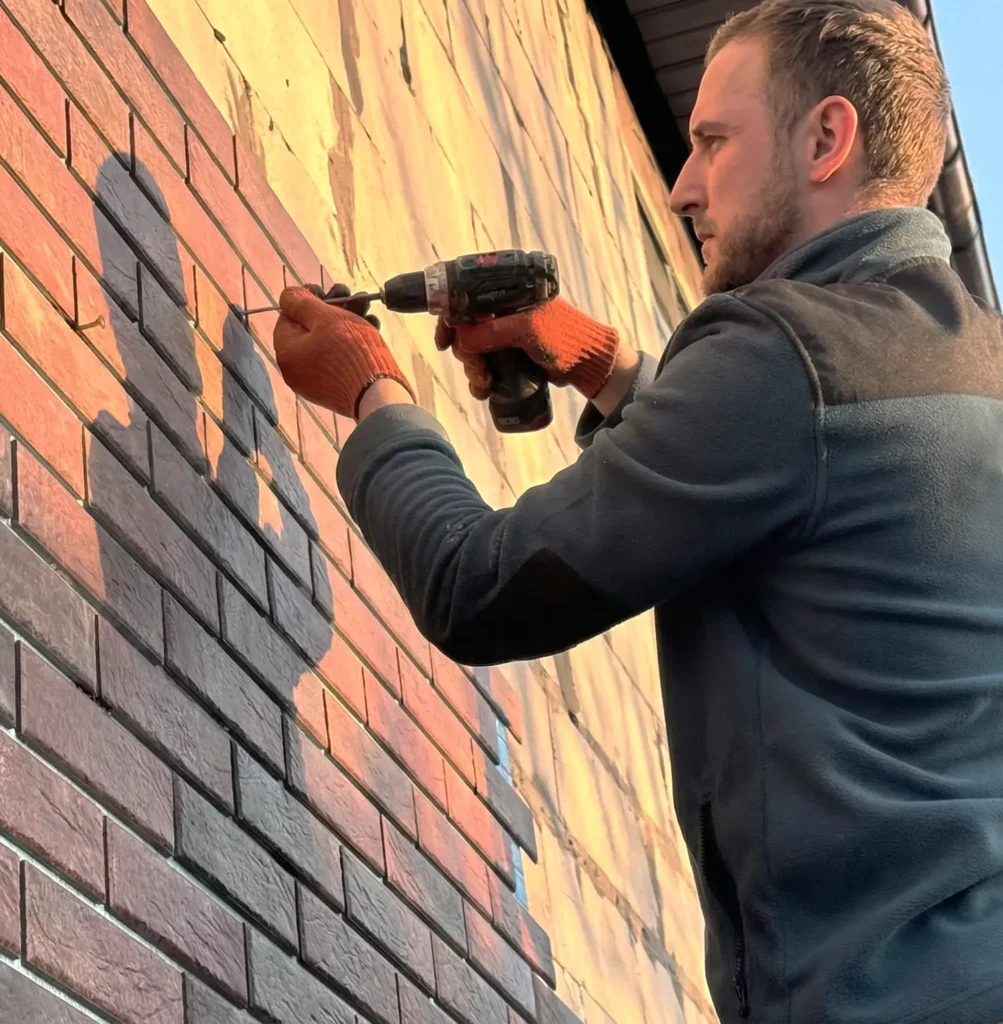

- Механічна фіксація. Після повного затвердіння клей-піни кутовий елемент додатково закріплюють до основи дюбелями швидкого монтажу, що забезпечує максимальну міцність і довговічність фасадної системи.
™KERAMTERM
IV. Монтаж віконних укосів із клінкерних термопанелей
Облаштування віконних укосів є одним із ключових етапів утеплення фасаду термопанелями. Саме якісно виконаний монтаж забезпечує ефективну теплоізоляцію, захист від утворення містків холоду та завершений естетичний вигляд фасаду. Перед початком робіт необхідно виконати точні заміри глибини та ширини віконного прорізу. На основі отриманих розмірів здійснюється розкрій стінової термопанелі — вимірювання виконують від віконного профілю до внутрішньої площини клінкерної плитки.Під час монтажу віконних укосів слід враховувати такі особливості:
- Якщо глибина віконного профілю не перевищує 125 мм, укоси формують із кількох окремих елементів, забезпечуючи їх точне стикування.
- Перед нанесенням клейової суміші поверхню пінополістиролу рекомендується попередньо обробити спеціальною теркою. Це покращує адгезію матеріалів і підвищує надійність кріплення.
- Під час встановлення кріпильних елементів необхідно заздалегідь врахувати ширину майбутнього міжплиткового шва, щоб забезпечити правильну геометрію облицювання.
™KERAMTERM
V. Кріпильні елементи для монтажу клінкерних термопанелей
Надійність і довговічність фасадної системи значною мірою залежать від правильно підібраних кріпильних елементів. Під час монтажу клінкерних термопанелей важливо використовувати кріплення, яке відповідає типу основи, адже саме це забезпечує міцну фіксацію, ефективну теплоізоляцію та тривалий термін експлуатації фасаду. Щоб спростити процес монтажу, рекомендується заздалегідь підібрати повний комплект необхідних кріпильних елементів.Тип кріплення підбирається залежно від матеріалу стін:
- Дерев’яні фасади — застосовуються спеціальні шурупи для деревини.
- Фасади з керамоблоку — використовуються розпірні дюбелі.
- Бетонні, цегляні та кам’яні стіни — рекомендовано застосовувати дюбелі швидкого монтажу (ДБМ).
- Фасади з газобетону — використовуються спеціалізовані анкери, призначені для газобетонних блоків.
™KERAMTERM
VI. Фугування (заповнення) швів після монтажу клінкерних термопанелей
Після завершення монтажу термопанелей необхідно дочекатися повного висихання клейового складу. Орієнтовно через 24 години можна розпочинати фугування міжплиткових швів. Водночас усі роботи із заповнення швів рекомендується виконати не пізніше ніж через 30 днів після завершення монтажу фасаду.
Оптимальні умови для проведення фугування — суха, безвітряна та бажано похмура погода за температури повітря від +5°C до +30°C. Дотримання цих рекомендацій забезпечує правильне твердіння суміші та високу якість готового фасаду.Затиральну суміш можна наносити одним із двох способів:
- За допомогою ручного пістолета. Після заповнення швів необхідно дати суміші частково схопитися, після чого сформувати акуратний шов за допомогою спеціального шпателя.
- Напівсухим методом. Якщо роботи виконуються поетапно або з технологічними перервами, облицьовану поверхню слід накривати поліетиленовою плівкою, захищаючи її від прямих сонячних променів, атмосферних опадів та інших несприятливих погодних впливів.
1 спосіб. Фугування напівсухою сумішшю
ІНСТРУМЕНТИ ТА МАТЕРІАЛИ ДЛЯ ФУГУВАННЯ ШВІВДля якісного заповнення та формування міжплиткових швів рекомендується підготувати наступний комплект інструментів і допоміжних матеріалів:
- Розшивальна кельма — для формування акуратного та рівномірного шва.
- Металевий ролик для перфорації шва (за потреби) — використовується для підготовки основи утеплювача перед фугуванням.
- Щітка — для очищення поверхні від залишків затиральної суміші після виконання робіт.
- Ємність або майданчик для приготування суміші.
- Ручний оприскувач із водою — для зволоження поверхні за необхідності.
- Будівельний міксер — для рівномірного замішування фуги.
- Відро — для приготування робочого розчину.
- Вода або рідкий акрил — використовуються для приготування затиральної суміші. Якщо застосовується акрил, рекомендується дотримуватися пропорцій і технології замішування, зазначених виробником.

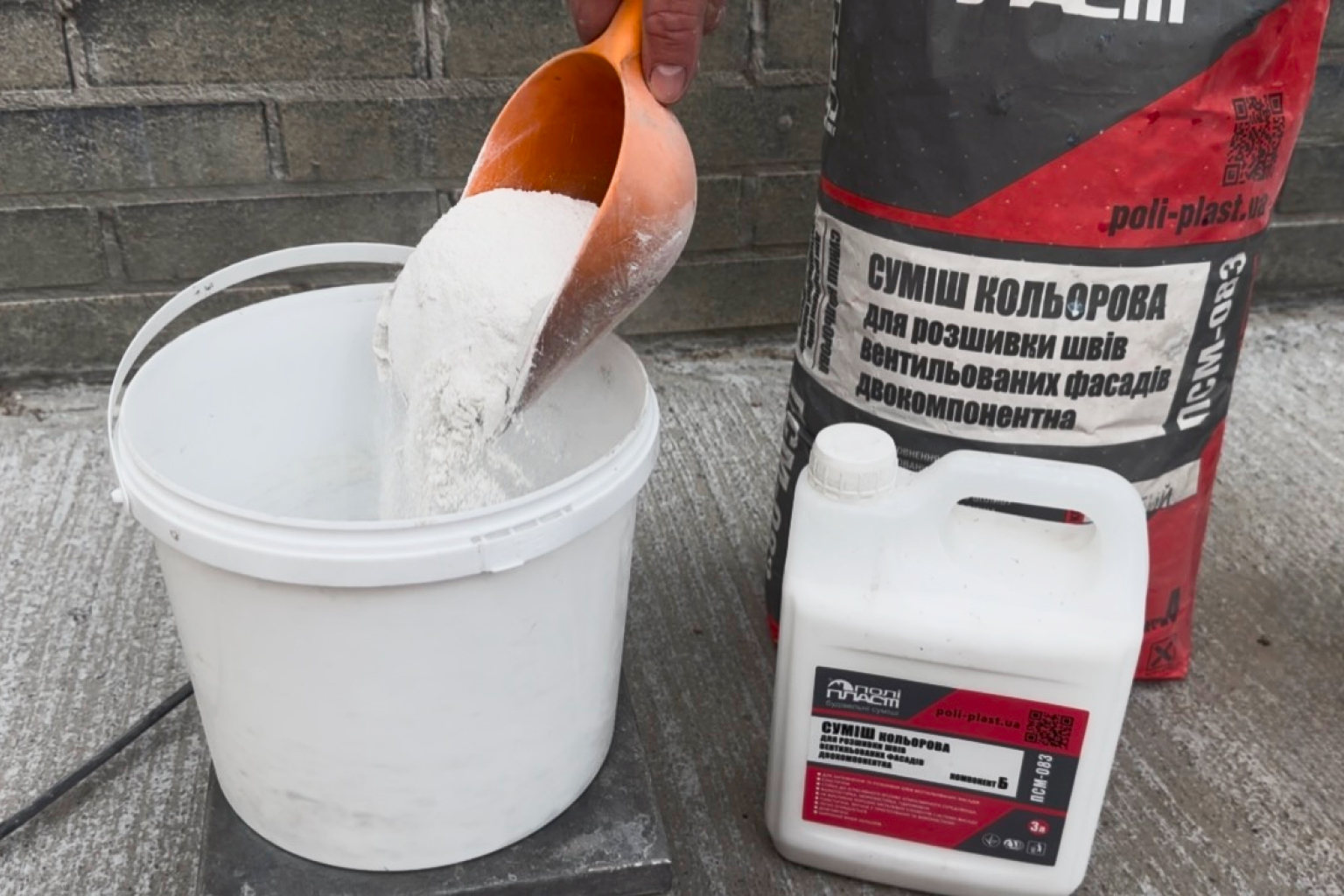

Приготування затиральної суміші
Суху затиральну суміш необхідно змішувати з чистою водою кімнатної температури відповідно до пропорцій, зазначених у технічній документації виробника. Для виконання робіт у періоди сезонних перепадів температур замість води рекомендується використовувати латексну добавку. Вона покращує адгезію, міцність, еластичність, волого- та морозостійкість цементної затірки, а також знижує ризик появи висолів, грибка, моху й плісняви на фасаді.Суміш слід вводити у рідину поступово, безперервно перемішуючи будівельним міксером або дрилем зі спеціальною насадкою. У результаті повинна утворитися однорідна пластична маса з консистенцією, що нагадує «вологу землю».Монтаж клінкерних термопанелей та фугування швів своїми руками можливі лише за умови точного дотримання технології. Не рекомендується готувати розчин «на око», оскільки порушення пропорцій може призвести до появи неоднорідного кольору швів на готовому фасаді.Під час замішування важливо уникати надмірного піноутворення. Після первинного перемішування необхідно витримати технологічну паузу приблизно 5 хвилин, а потім ще раз ретельно перемішати суміш перед початком робіт. Готовий розчин зберігає свої робочі властивості протягом 60 хвилин.Для приготування суміші використовуйте лише чисту ємність із матеріалу, стійкого до корозії. Також необхідно підтримувати в чистоті кельму, міксер та інший інструмент, що використовується під час виконання робіт.
Підготовка основи перед фугуванням
Перед заповненням швів основу з пінополістиролу (спіненого або екструдованого) за потреби рекомендується перфорувати спеціальним металевим роликом. Оптимальна глибина шва повинна становити не менше 10 мм. Якщо шов має меншу глибину, для приготування затиральної суміші доцільно використовувати акрилову добавку замість води, що дозволяє підвищити міцність, еластичність і довговічність шва.Перед початком робіт міжплиткові шви необхідно ретельно очистити від пилу, залишків пінополістиролу та інших забруднень. За високої температури повітря, сильного вітру або якщо клінкерна плитка інтенсивно поглинає вологу, рекомендується злегка зволожити поверхню водою. Водночас важливо не допустити утворення водяної плівки на поверхні клінкеру.ЗВЕРНІТЬ УВАГУ! Для отримання рівномірного кольору міжплиткових швів необхідно суворо дотримуватися однакових пропорцій води або акрилової добавки під час кожного замішування. Зміна кількості рідини може призвести до появи різних відтінків затірки на фасаді. Також рекомендується виконувати фугування за стабільних погодних умов, уникаючи робіт під прямими сонячними променями або за підвищеної вологості. Якщо після завершення фугування погодні умови різко змінилися, готові шви бажано захистити поліетиленовою плівкою до їх повного висихання та набору міцності.Не допускається повторне розведення вже приготовленої затиральної суміші шляхом додавання води або акрилу, оскільки це може негативно вплинути на міцність і призвести до зміни кольору швів. Також не рекомендується використовувати будь-які сторонні добавки, які не передбачені технологією виробника.
Нанесення затиральної суміші
За стандартної глибини міжплиткового шва затиральну суміш рекомендується наносити у два шари методом «мокрий по мокрому», після чого виконати її ущільнення (впресовування). Такий спосіб забезпечує повне заповнення шва, високу міцність і довговічність облицювання.Під час роботи суміш необхідно рівномірно розподіляти по всій довжині шва, уникаючи порожнин і нерівностей. Це дозволяє отримати однорідну структуру та рівномірний колір після повного висихання й затвердіння затірки.Якщо роботи виконуються з технологічними перервами, облицьовану поверхню рекомендується накривати поліетиленовою плівкою. Це допоможе захистити шви від прямих сонячних променів, сильного вітру, протягів, атмосферних опадів і низьких температур, забезпечуючи правильне твердіння затиральної суміші.2 спосіб. Заповнення швів за допомогою ручного пістолета
ІНСТРУМЕНТ ДЛЯ РОБОТИ:
- Пістолет, за допомогою якого наноситься (витискається) суміш
- Шпатель будівельний
- Суміш для заповнення і розшивки швів
Підготовку фасадної основи необхідно виконувати відповідно до вимог ДСТУ-Н Б А.3.1-23:2013 та ДСТУ-Н Б В.2.6-212:2016, дотримуючись чинних будівельних норм і технології монтажу.Перед початком фугування уважно перевірте міжплиткові шви та, за потреби, очистіть їх від залишків клейового складу, пінополістиролу, пилу й інших забруднень. Основа повинна бути чистою та підготовленою до нанесення затиральної суміші. За високої температури повітря, сильного вітру або якщо клінкерна плитка інтенсивно поглинає вологу, рекомендується злегка зволожити поверхню кладки. При цьому важливо не допустити утворення водяної плівки на поверхні плитки.Не допускайте надлишкового вмісту води в розчині. Порушення рекомендованих пропорцій може призвести до утворення тріщин у швах, погіршення їхніх гідрофобних властивостей та зниження довговічності облицювання.Затиральну суміш наносять за допомогою спеціального ручного пістолета, рівномірно заповнюючи шов із невеликим надлишком. Орієнтовно через 1–2 години, коли суміш набуде консистенції вологого піску, а її поверхня частково підсохне, можна розпочинати формування шва за допомогою шпателя.Час висихання становить у середньому близько 3 годин, однак може змінюватися залежно від температури повітря та поглинальних властивостей клінкерної плитки. Після повного висихання необхідно видалити залишки затиральної суміші з поверхні.Під час виконання робіт категорично забороняється додавати воду до вже приготовленого розчину, оскільки це може змінити колір затірки та негативно вплинути на її експлуатаційні властивості. Якщо суміш почала втрачати пластичність, її слід повторно перемішати без додавання води.У разі потрапляння затірки на поверхню клінкерної плитки не намагайтеся очистити її одразу. Дочекайтеся повного висихання матеріалу, після чого акуратно видаліть залишки сухим способом і протріть поверхню чистою сухою тканиною. Остаточне очищення фасаду вологою ганчіркою рекомендується виконувати лише після повного затвердіння всіх міжплиткових швів.
ВАЖЛИВО! Для отримання рівномірного кольору міжплиткових швів необхідно щоразу використовувати однакові пропорції води або акрилової добавки під час приготування затиральної суміші. Будь-яке відхилення від рекомендованого дозування може призвести до появи різниці у відтінках швів на фасаді. Роботи з фугування бажано виконувати за стабільних погодних умов, уникаючи прямого сонячного проміння, сильного вітру та підвищеної вологості. Якщо після завершення робіт погодні умови різко погіршилися, рекомендується накрити фасад поліетиленовою плівкою до повного висихання й остаточного затвердіння затиральної суміші.
Не допускається додавати воду, акрилову добавку або будь-які інші компоненти до затиральної суміші, яка вже почала тверднути. Такі дії можуть призвести до зміни кольору, появи неоднорідних відтінків міжплиткових швів і погіршення експлуатаційних характеристик матеріалу. Також категорично не рекомендується використовувати сторонні добавки, не передбачені технологією виробника.Повний цикл твердіння затиральної суміші становить приблизно три тижні. Протягом цього періоду не слід піддавати шви механічним навантаженням або перевіряти їхню міцність, оскільки це може негативно вплинути на їхню структуру, зовнішній вигляд і довговічність.
Як видалити висоли на міжплиткових швах?
Якщо внаслідок порушення технології монтажу або фугування на поверхні швів утворилися висоли (білий сольовий наліт), рекомендується виконати очищення фасаду за допомогою спеціалізованих засобів:- Використайте професійний очищувач висолів Sika Sikagard-S, суворо дотримуючись рекомендацій виробника щодо способу нанесення та часу дії.
- Після повного видалення сольового нальоту обробіть міжплиткові шви гідрофобізатором Sika Sikagard-71 W Pro. Це створить додатковий захисний бар’єр від проникнення вологи та допоможе запобігти повторному утворенню висолів.
Потрібна професійна консультація?
Залиште заявку на зворотний дзвінок, і фахівці ™ KERAMTERM зв'яжуться з вами найближчим часом, щоб відповісти на всі запитання та допомогти з вибором оптимального рішення.
™KERAMTERM
Поширені запитання
Зібрали відповіді на найважливіші запитання про клінкерні термопанелі, технологію утеплення фасадів та особливості виробництва ™ KERAMTERM. Дізнайтеся, чому ця система поєднує ефективну теплоізоляцію, довговічність і сучасний зовнішній вигляд.
Що являють собою клінкерні термопанелі?

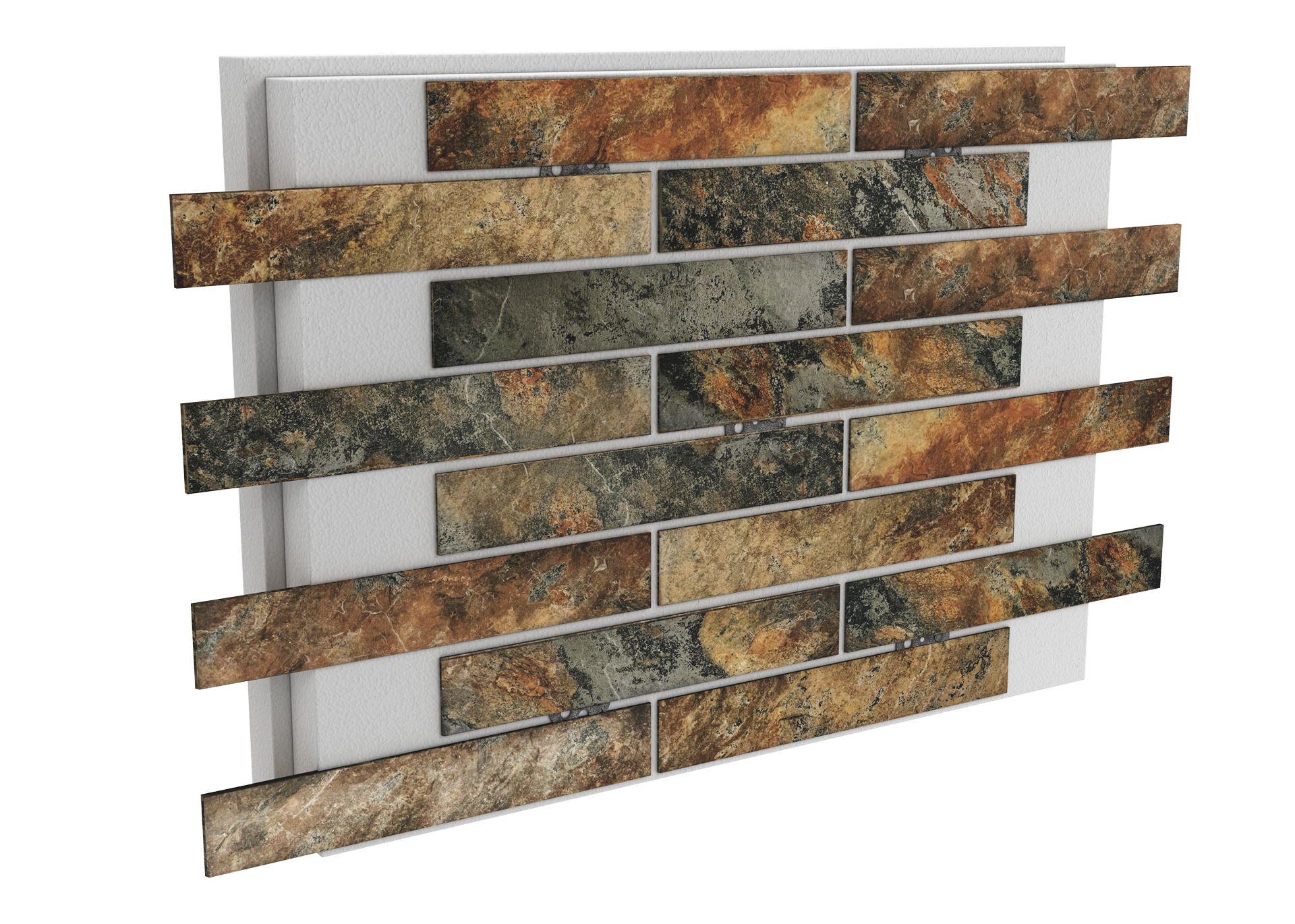

Клінкерні термопанелі ™ KERAMTERM — це сучасна фасадна система «2 в 1», яка одночасно забезпечує утеплення будівлі та створює готове декоративне облицювання. Конструкція поєднує теплоізоляційний шар і клінкерну плитку, що дозволяє скоротити терміни монтажу, підвищити енергоефективність будинку та надати фасаду естетичного вигляду без додаткових оздоблювальних робіт.
